آموزش نرم افزار پروتئوس معرفی اجمالی نرم افزار (جلسه1)

موسسه پایاپروژه به عنوان متصدی انجام پروژه های پروتئوس وظیفه ی خود می داند که در راستای آموزش نرم افزار پروتئوس گام های موثری را بردارد. با توجه به اینکه یک دوره آموزشی پروتئوس مستلزم تمرین و تلاش بسیار است. اما این موسسه تلاش می کند سهم کوچکی در جهت یادگیری شما داشته باشد.

1- تاریخچه

پروتئوس نرم افزاری برای طراحی و شبیه سازی قطعات و مدارات الکترونیکی است. از زمان طراحی نسخه اولیه تا به حال این نرم افزار آپدیت های زیادی را به خود دیده است و ورژن های زیادی برای آن ساخته شده است. ورژنی که در حال حاضر مورد استفاده است ورژن 8.9 نرم افزار می باشد که برای اولین بار در سال 2019 ارائه شد. این نرم افزار شامل دو بخش اصلی می باشد. بخش اول جهت طراحی و شبیه سازی مدارات و بخش دوم جهت تبدیل شماتیک طراحی شده برای مدار به فایل pcb جهت تولید مدار چاپی است. در جلسات بعد توضیحات کامل تری درباره بخش های مختلف نرم افزار و ابزارهایی که هر کدام در اختیار شخص قرار می دهند صحبت خواهیم کرد.

شکل 1. نمایی از قسمت طراحی مدار ورژن 7 پروتئوس

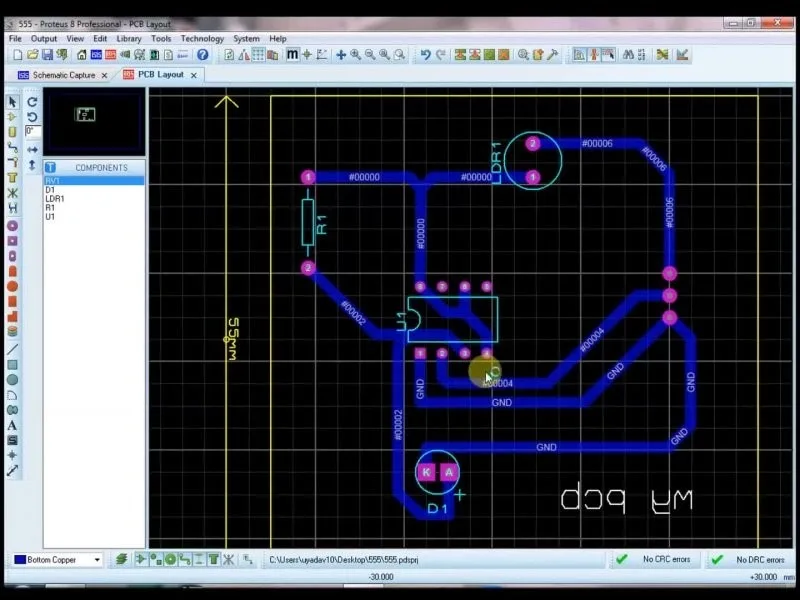

شکل 2. نمایی از صفحه طراحی مدار چاپی نرم افزار پروتئوس ورژن 7

2- قابلیت ها

از قابلیت های این نرم افزار می توان به توانایی طراحی و تحلیل انواع مدارات دیجیتال و آنالوگ و همچنین مدارات شامل میکرو کنترلر ها با قابلیت برنامه نویسی و اعمال آن به میکروکنترلر اشاره کرد.

در زمینه طراحی و ساخت مدار چاپی نرم افزارهایی مانند آلتیوم نیز وجود دارند. اما نرم افزار پروتئوس به دلیل آسان بودن کار با محیط کاربری اش عموما انتخاب مناسبی برای افراد مبتدی تر می باشد.

یکی از برتری های نرم افزار پروتئوس در مقایسه با بسیاری از نرم افزارهای مشابه آن، در این است که محیط شبیه سازی آن به دلیل حالت گرافیکی که دارد، بسیار زیبا و قابل لمس عمل می نماید.

از سایر ویژگی های نرم افزار می توان به این موضوع اشاره کرد که به سهولت می توان کدهای نوشته شده را برای بسیاری از میکروکنترلرها، در فضای این نرم افزار بارگذاری کرده. و دقیقا مانند یک محیط آزمایشگاهی به شبیه سازی عملکرد مدار طراحی شده پرداخت.

از سوی دیگر مانند هر آزمایشگاه دیگری در آنها دسترسی به انواع منابع تغذیه مختلف، سیگنال ژنراتور، اسیلوسکوپ و چندین دستگاه دیگر، در کنار قطعه های مختلف الکترونیکی که فقط در آزمایشگاه ها رویت می شوند، به آسانی قابل انجام هستند.

همچنین، امکان طراحی انواع مختلف نمودارها برای انجام انواع تحلیل ها در محیط زیبای گرافیکی، همه بر جذابیت استفاده از این نرم افزار، افزوده اند. علاوه بر کاربردهای مورد نظر، می توان استفاده دیگری نیز از این نرم افزار نمود، و آن تهیه فایل های مدار چاپی، مانند نرم افزار پروتل است.

که به گواهی بسیاری از کاربران، تولید فایل مدار چاپی، در این محیط ساده و البته به دور از پیچیدگی های تخصصی ایجاد یک فایل مدار چاپی است. ورژن های اولیه این نرم افزار فقط از میکروکنترلر های Avr پشتیبانی می کردند اما در ورژن های جدید میکروکنترلرهای Arm نیز به کتابخانه این نرم افزار افزوده شده اند.
