چرا نتایج شبیه‌سازی در آباکوس با نتایج واقعی متفاوت است؟

موفقیت در انجام پروژه آباکوس به انتخاب روش مناسب، تنظیم دقیق پارامترها و تطبیق صحیح مدل شبیه‌سازی با شرایط واقعی وابسته است. در این مقاله به بررسی عوامل مختلف اختلاف نتایج شبیه سازی با واقعیت عملی می پردازیم. با ما همراه باشید.

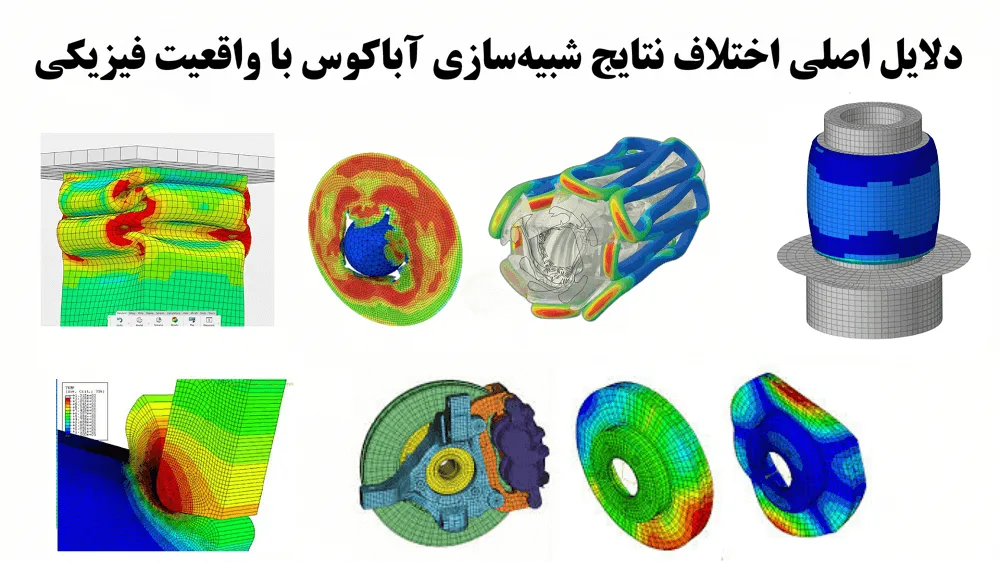

دلایل مهم اختلاف نتیجه در شبیه‌سازی و آزمایش

برای انجام پروژه آباکوس، باید بدانیم که همیشه بین نتایج این نرم‌افزار و واقعیت فیزیکی یک اختلاف مشخص وجود دارد که دلایل متعددی خواهد داشت. یکی از مهم‌ترین عوامل در ایجاد این خطاها، فرضیات بسیار ساده‌کننده در محیط نرم‌افزار است که باعث می‌شود شرایط دقیق دنیای واقعی کاملا اعمال نشود. علاوه بر این، موضوع عدم شناخت کافی کاربر از پدیده‌های فیزیکی و مکانیکی، منجر به تنظیمات اشتباه در مراحل مختلف حل مسئله و تحلیل می‌گردد. بنابراین در بیشتر پروژه‌های آباکوس مهندسان تلاش می‌کنند تا با کالیبره کردن داده‌ها و اصلاح مداوم مدل اولیه، میزان تطابق پاسخ‌ها را به حداکثر برسانند.

میزان اثر خواص مواد بر دقت نتایج

تعریف دقیق رفتار مواد یکی از چالش‌های اساسی در هر تحلیلی است، زیرا ماده در دنیای واقعی دارای نقص‌های بسیار کوچک داخلی می‌باشد. هنگام ثبت سفارش پروژه آباکوس باید اطلاعات دقیق متریال شامل منحنی تنش و کرنش واقعی در دماهای مختلف به صورت صحیح وارد نرم‌افزار گردد. نرم‌افزارها معمولا مواد را همگن و بدون هیچ عیب اولیه‌ای فرض می‌کنند که همین تفاوت ظریف باعث بروز خطای قابل توجه در پاسخ‌ها خواهد شد. بنابراین، استفاده از مدل‌های رفتاری پیچیده‌تر و کاملا متناسب با شرایط بارگذاری، می‌تواند خطاهای مربوط به بخش تعریف خواص مواد را کاهش دهد.

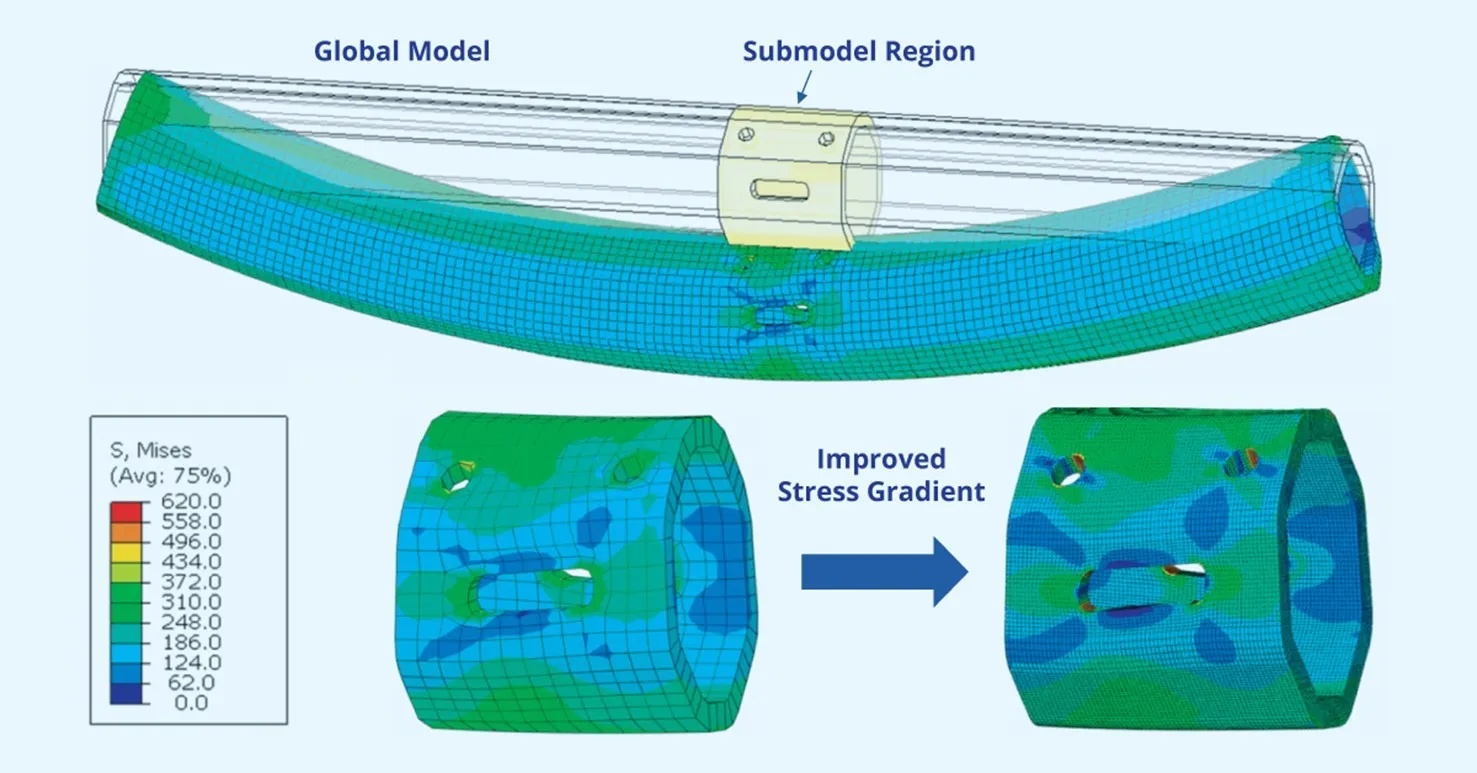

تاثیر مش‌بندی در کاهش خطای تحلیل

کیفیت شبکه‌بندی در پروژه آباکوس یکی از عوامل تعیین‌کننده محسوب می‌شود، زیرا تراکم مناسب مش بر صحت خروجی‌ها تاثیر مستقیم می‌گذارد. اگر شبکه‌بندی بیش از حد درشت انتخاب شود، نرم‌افزار نمی‌تواند گرادیان‌های تنش را در نواحی حساس به درستی محاسبه کند و نتایج کاملا بی‌اعتبار می‌شوند. در مقابل، ریز کردن بیش از اندازه نیز ضمن افزایش شدید زمان پردازش، گاهی باعث ایجاد خطاهای عددی و ناپایداری در فرآیند حل خواهد شد. جهت دستیابی به پاسخ‌های قابل اعتماد، لازم است مطالعه همگرایی مش انجام بگیرد تا بهترین تراکم شبکه در تحلیل انتخاب شود.

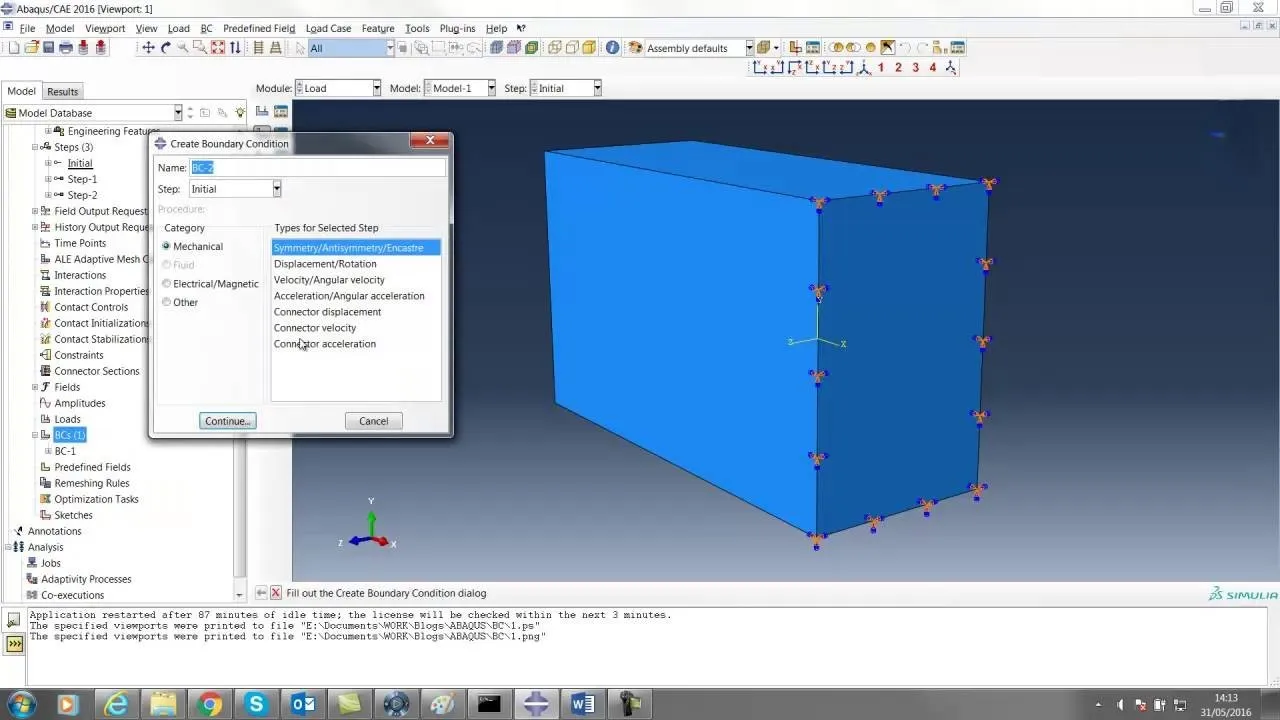

اهمیت شرایط مرزی و قرارگیری صحیح در آباکوس

برای انجام پروژه آباکوس تعریف صحیح شرایط مرزی و موقعیت اجزای مدل نقش مهمی دارد، زیرا کوچک‌ترین خطا می‌تواند نتایج تحلیل را تغییر دهد. اگر تکیه‌گاه‌ها یا بارگذاری‌ها با واقعیت فیزیکی مسئله مغایرت داشته باشند، خروجی‌های نرم‌افزار کاملاً اشتباه شده و اعتبار کل مدل‌سازی زیر سوال جدی خواهد رفت. اعمال درست قیدهای حرکتی و مکان‌یابی المان‌ها، از بروز خطاهای همگرایی جلوگیری کرده و پایداری روند حل عددی را در طول شبیه‌سازی تضمین می‌کند. بنابراین، تسلط بر نحوه اعمال درست این پارامترها برای مهندسان طراح حیاتی است تا بتوانند بهینه‌ترین و قابل‌اعتمادترین پاسخ‌ها را برای پروژه‌های خود دریافت کنند.

اثر نوع المان بر نتیجه شبیه‌سازی

در بسیاری از پروژه‌های آباکوس انتخاب یک المان نامناسب برای هندسه مورد نظر، دلیل اصلی بروز خطا و عدم همگرایی در طول فرآیند حل می‌باشد. المان‌های مرتبه اول معمولا به دلیل پدیده قفل‌شدگی برشی در مسائل مربوط به خمش، رفتار بسیار سفت‌تری از خود نشان داده و دقت پایینی دارند. به همین جهت، استفاده از المان‌های مرتبه دوم برای قطعاتی که تحت خمش شدید قرار می‌گیرند، یک الزام قطعی برای رسیدن به پاسخ درست است. علاوه بر این مورد، انتخاب تکنیک انتگرال‌گیری بهینه‌سازی ‌شده اگر با احتیاط کامل صورت نگیرد، موجب بروز ناپایداری ساعت‌شنی در خروجی نهایی مدل خواهد شد.

خطاهای رایج در مدل‌سازی

خطاهای رایج در مدل‌سازی معمولا به دلیل بی‌توجهی به جزئیات فنی، انتخاب نادرست پارامترهای تحلیل و عدم بررسی دقیق رفتار مدل ایجاد می‌شوند. موفقیت در سفارش پروژه آباکوس نیازمند اجرای دقیق مدل‌سازی، تعریف خواص مواد، مش‌بندی اصولی، اعمال بارگذاری و تنظیم مراحل تحلیل مهندسی است. بسیاری از اختلافات بین نتایج شبیه‌سازی و آزمایش واقعی، ناشی از ساده‌سازی بیش از حد مدل یا استفاده از داده‌های نامعتبر ورودی می‌باشد. بررسی مداوم نتایج، اعتبارسنجی مدل و اصلاح خطاهای احتمالی، نقش مهمی در افزایش دقت تحلیل نهایی خواهد داشت.

به‌ چه صورت بر دقت شبیه‌سازی Abaqus بیافزاییم؟

برای افزایش صحت نتایج در هر پروژه آباکوس، ابتدا باید درک کاملا عمیقی از مبانی تئوری مسئله و رفتار فیزیکی قطعه تحت بارگذاری داشته باشیم. انجام آزمون‌های تجربی دقیق روی نمونه‌های کوچک و استخراج خواص واقعی ماده به شما کمک می‌کند تا خطای ناشی از تقریب‌های متریال را کاهش دهید. همچنین کالیبراسیون دقیق مدل با نتایج آزمایشگاهی اولیه و سپس توسعه آن برای هندسه‌های پیچیده‌تر، یک روش کاملا استاندارد در مهندسی برای ارزیابی مدل است. در نهایت، همیشه سعی کنید که از مش‌بندی منظم و المان‌های مناسب برای هر بخش استفاده کرده تا کمترین میزان خطای محاسباتی ایجاد شود.
