سطح مقدماتی – حل یک مثال ساده

موسسه پایاپروژه به عنوان متصدی انجام پروژه های پروتئوس  وظیفه ی خود می داند که در راستای آموزش نرم افزار پروتئوس گام های موثری را بردارد. با توجه به اینکه یک دوره آموزشی پروتئوس مستلزم تمرین و تلاش بسیار است. اما این موسسه تلاش می کند سهم کوچکی در جهت یادگیری شما داشته باشد.

طراحی مدار حرارت سنج :

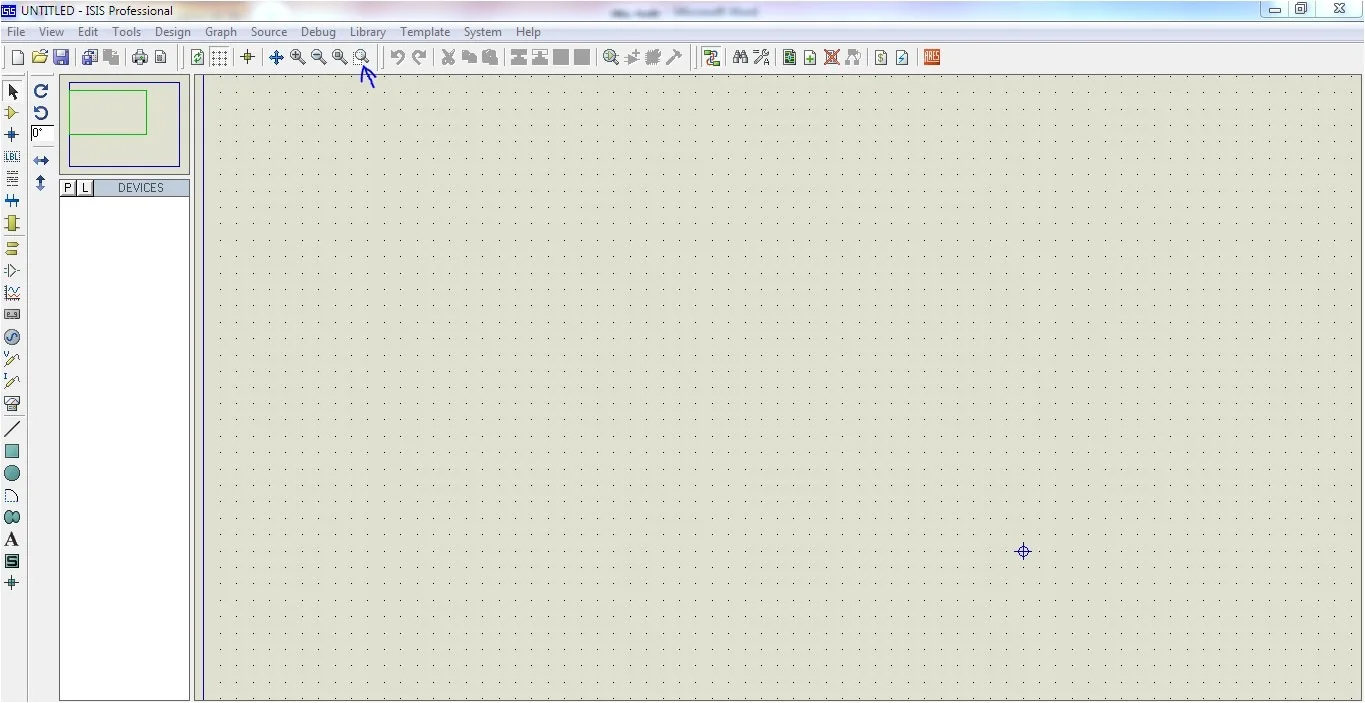

قبل از شروع کار ابتدا به کمک گزینه zoom to area که در نوار ابزار بالای صفحه قرار دارد روی قسمتی از صفحه بزرگنمایی می کنیم تا قطعاتی را که از کتابخانه می آوریم قابل رویت باشند.

در ادامه به صفحه Devices مراجعه می کنیم. و با زدن کلید P صفحه کتابخانه را باز می کنیم.

مداری را که ما در این بخش قصد طراحی آن را داریم یک مدار حرارت سنج ساده می باشد.

قطعاتی که برای طراحی این مدار نیاز هستند شامل سه عدد مقاومت، یک ترانزیستور BJT، یک LED چشمک زن و یک منبع تغذیه DC می باشد.

قطعات را از کتابخانه و در قسمت جست و جو پیدا کرده و وارد صفحه Devices می کنیم.

در گام بعد در صفحه Devices بر روی قطعات زده و روی صفحه شماتیک یک کلیک دیگر می کنیم تا قطعات وارد صفحه شماتیک شوند.

لازم به ذکر است که با دابل کلیک بر روی هر قطعه صفحه تنظیمات آن قطعه باز شده و ما می توانیم مقدار و هر پارامتر در دسترس دیگری از قطعه را هم تنظیم کنیم.

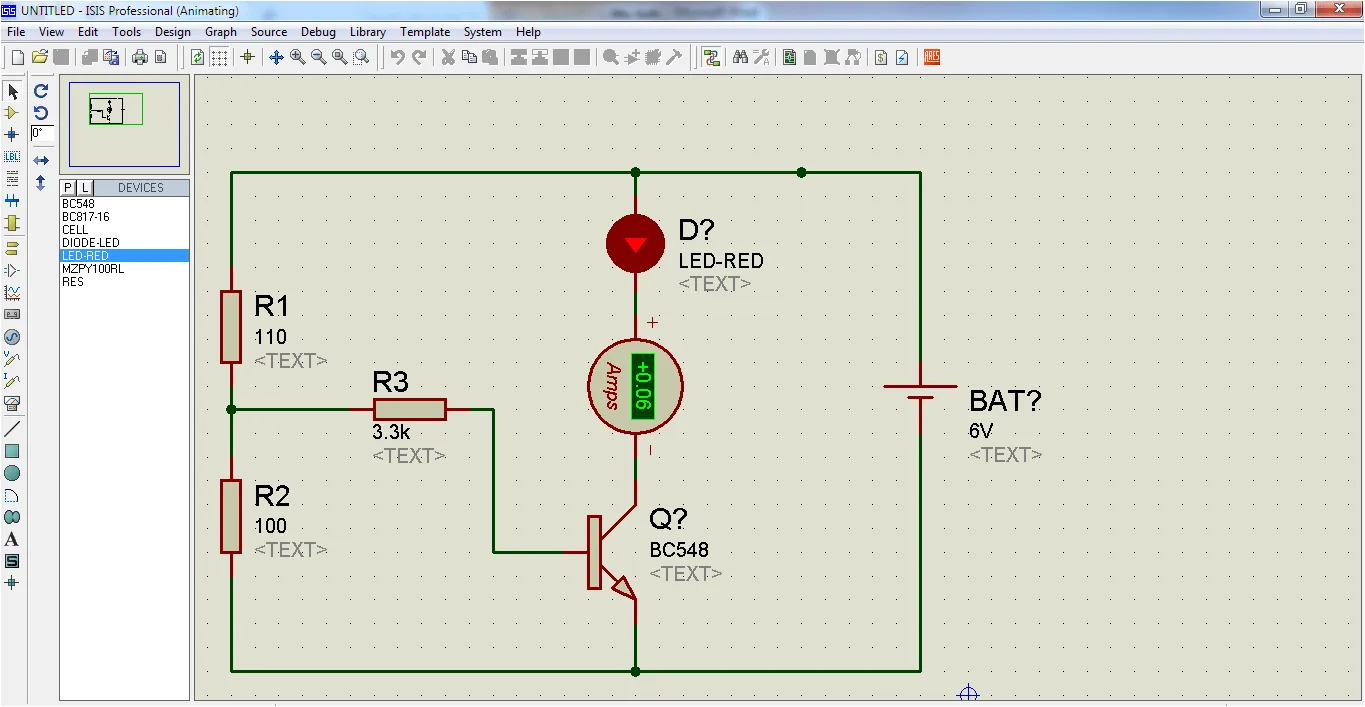

در ادامه سیم کشی مدار را به شکل زیر انجام می دهیم.

این مدار در شاخه LED یک جریان 60 میلی آمپری را تولید می کند.

حال می توان با رابطه زیر مقدار حرارت تولید شده در هر لحظه را ثبت کرد.

به کمک رابطه بالا می توان میزان حرارت تولیدی در هر لحظه را محاسبه کرد.

با اتمام طراحی این مدار کار آموزشی ما در این جلسه به آخر می رسد. در جلسات بعدی دو مدار کمی پیشرفته تر را به کمک نرم افزار طراحی خواهیم کرد.
