سطح مقدماتی – قسمت دوم حل یک مثال ساده دیگر

موسسه پایاپروژه به عنوان متصدی انجام پروژه های پروتئوس  وظیفه ی خود می داند که در راستای آموزش نرم افزار پروتئوس گام های موثری را بردارد. با توجه به اینکه یک دوره آموزشی پروتئوس مستلزم تمرین و تلاش بسیار است. اما این موسسه تلاش می کند سهم کوچکی در جهت یادگیری شما داشته باشد.

طراحی مدار یکسو ساز جریان

به عنوان مورد دوم ما یک مدار یکسوساز را در این نرم افزار طراحی می کنیم.

برای طراحی این مدار ما به قطعات زیر نیاز داریم.

دو عدد مقاومت، دو عدد دیود، یک سوئیچ دو به یک و یک منبع تغذیه سینوسی.

برای طراحی مدار ابتدا قطعات را به شکل زیر در صفحه شماتیک قرار داده و سیم کشی ها را انجام می دهیم. دقت کنید که برای چرخش قطعات با راست کلیک روی هر قطعه می توان شرایط چرخش را ایجاد کرد.

همچنین برای چرخش کلی تمام قطعات ابتدا بر روی قطعه مورد نظر در صفحه Devices رفته و سپس از نوار عمودی سمت چپ صفحه روی شکل چرخش زد.

منبع سینوسی مورد استفاده را هم از قسمت Generator Mode موجو در نوار سمت چپ وارد مدار می کنیم.

در ادامه برای اینکه بتوانیم عملکرد این مدار را ببینیم، یک اسیلوسکوپ را از قسمت Vitural Instruments Mode وارد می کنیم.

کانال A اسیلوسکوپ را به منبع تغذیه سینوسی متصل کرده و کانال B را به خروجی مدار یعنی خروجی سوئیچ متصل می کنیم.

جهت اجرای مدار طراحی شده بر روی گزینه پایین سمت چپ صفحه کلیک می کنیم.

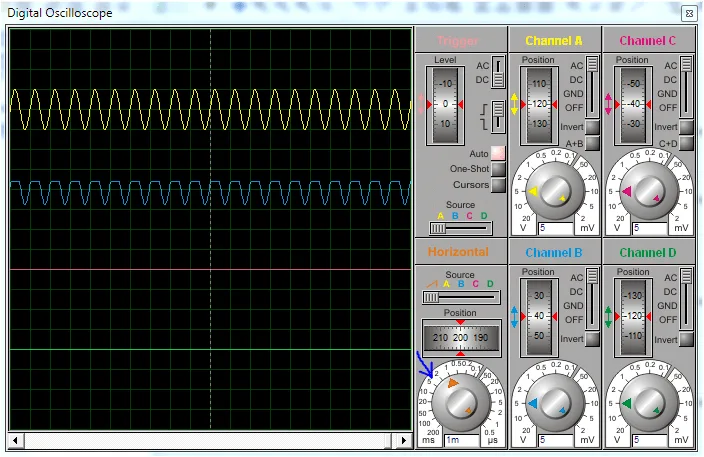

با اجرای برنامه صفحه اسیلوسکوپ باز شده و نمودار سینوسی اولیه و نمودار یکسو شده در دو کانال A و B قابل مشاهده خواهد بود.

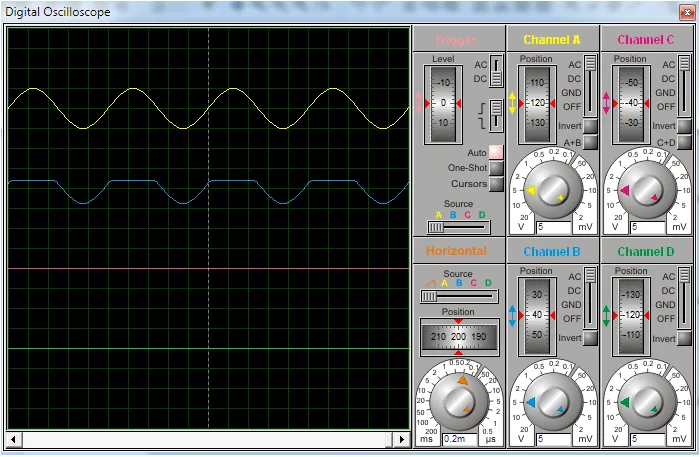

در این صفحه اگر نمودارهای رسم شده کوچک باشند به وسیله ولوم تنظیم زمان که در شکل مشخص شده است می توان نمودارها را در پهنای زمان بازتر کرد تا بهتر دیده شوند.

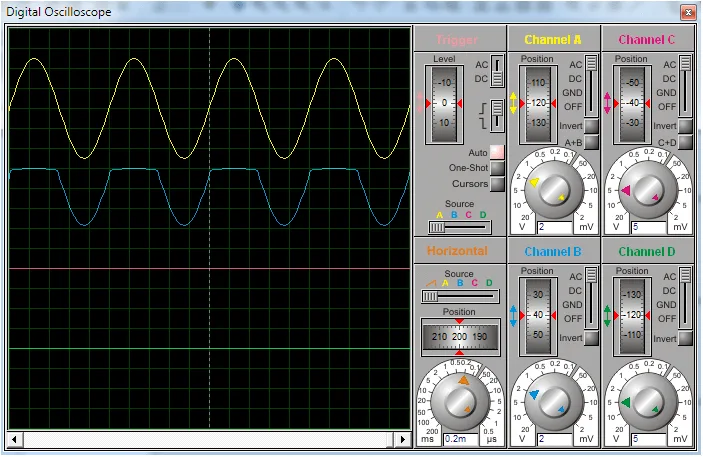

به کمک ولوم های ولتاژ هم می توان دامنه دو سیگنال ولتاژ را بزرگ تر کرد.

همان طور که اسیلوسکوپ نشان یدهد این مدار سیگنال سینوسی را با توجه به نوع قرار گیری دیودها و سوئیچ که فقط نیمه بالا مدار در آن فعال است، فقط در یک سیکل کاری از خود عبور می دهد.

در صورتی که سوئیچ را به سمت نیمه پایینی مدار عوض کنیم. سیگنال سینوسی نیمه بالایی اش از مدا عبور کرده و نبمه پایینی آن فیلتر می شود.

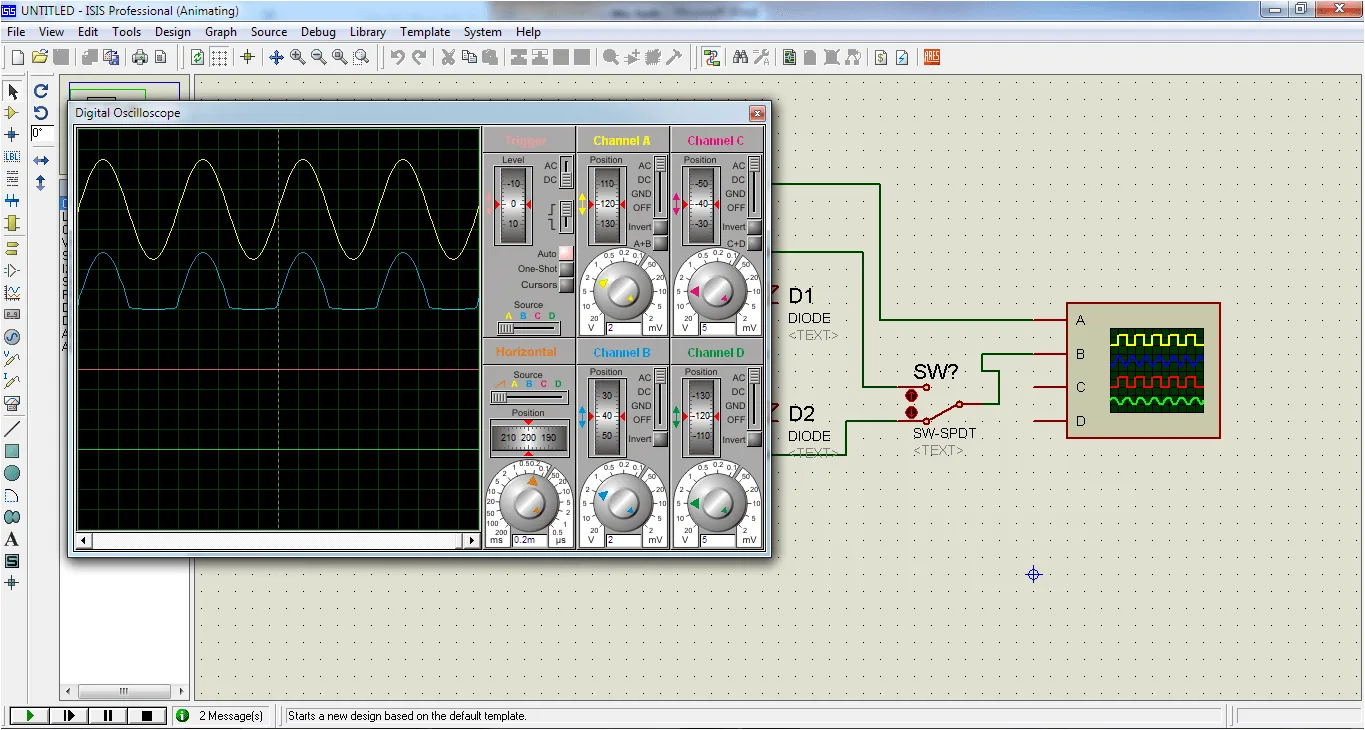

به کمک قرقره Position در سصفحه اسیلوسکوپ می توان نمودارها را درصفحه بالا و پایین کرده و روی هم قرار داد.

در انتها هم ذکر این نکته لازم است که برای خاموش کردن مدار نیازی نیست که اسیلوسکوپ را کامل ببندید فقط کافی است که در همان حالت دکمه Pause را زده و تغییرات مورد نظر را در مدار خود داده و دوباره مدار را Run کنیم.
