سطح پیشرفته – روش های ارائه شده برای کاهش حجم سیم کشی مدارات(جلسه15)

موسسه پایا پروژه به عنوان متصدی انجام پروژه های پروتئوس  وظیفه ی خود می داند که در راستای آموزش نرم افزار پروتئوس گام های موثری را بردارد. با توجه به اینکه یک دوره آموزشی پروتئوس مستلزم تمرین و تلاش بسیار است. اما این موسسه تلاش می کند سهم کوچکی در جهت یادگیری شما داشته باشد.

کاهش حجم سیم کشی در مدارات

گاهی تعداد سیم کشی های انجام شده در مدار به قدری است که ما تصمیم می گیریم برای اینکه سیم ها فضای زیادی از مدار را اشغال نکنند، از روش های کم حجم سازی سیم کشی ها استفاده کنیم.

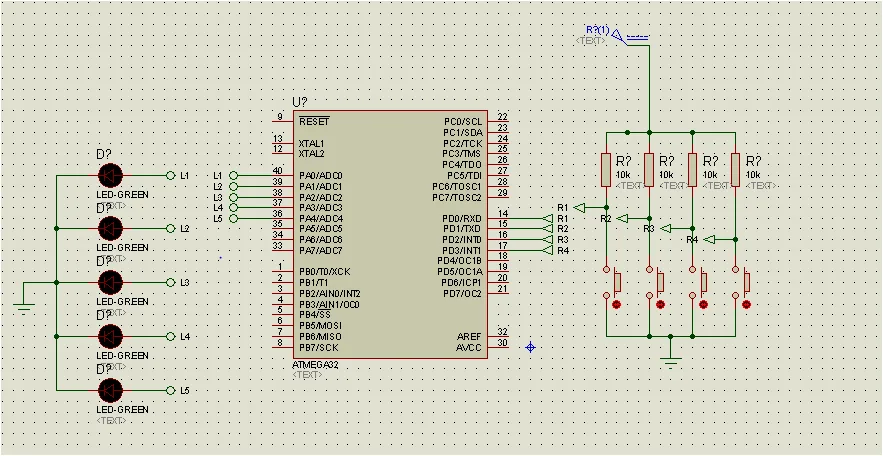

یکی از این روش ها استفاده از لیبل گذاری در پورت ها به جای اتصال آنها با سیم به یکدیگر است. برای انجام این کار به قسمت TERMINALS MODE مراجعه کرده و در آنجا DEFAULT LABLE را انتخاب می کنیم. این لیبل ها را در نزدیکی پورت های مربوطه قرار داده و با سیم های کوتاهی پورت ها را به لیبل ها متصل می کنیم.

جهت تفکیک شدن لیبل ها از یکدیگر هم روی هر لیبل دابل کلیک کرده و آنها را نامگذاری می کنیم. می توان این را هم در نظر گرفت که به جای ایبل DEFAULT از لیبل های ورودی و خروجی هم می توان برای انجام این کار استفاده کرد.

روش دوم برای کم کردن سیم کشی های مدارات در نرم افزار پروتئوس

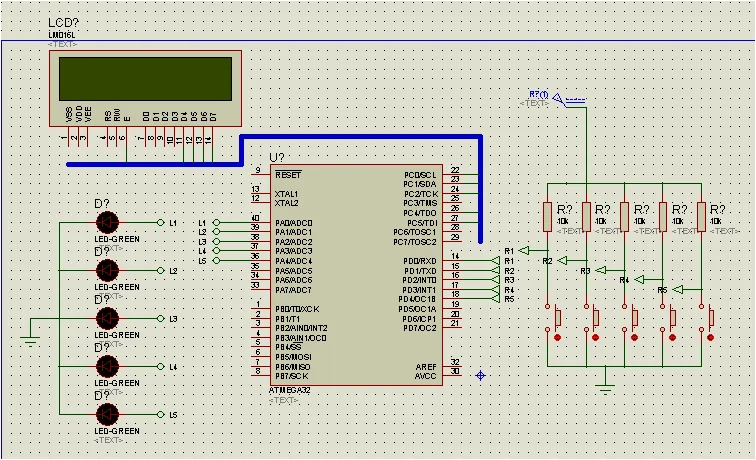

روش دیگری هم برای ایجاد ارتباط کوتاه وجود دارد و آن استفاده از BUS مطابق شکل زیر است.

برای استفاده از این امکان ما بر روی گزینه BUSES MODE کلیک کرده سپس در صفحه شماتیک بر روی نقطه شروعی که کانال باید از آنجا شروع شود یک کلیک کرده و مسیر کانال را تا نقطه انتخایی مورد نظر خود ادامه می دهیم.

سپس پین های مربوطه را تک تک به کانال وصل کرده و با دابل کلیک روی این خطوط اتصال نامی را برای هر کدام انتخاب می کنیم.

در نهایت به کمک راه کارهای ارائه شده می توانیم سیم کشی ها را کوتاه تر کنیم.

جلسه پانزدهم نیز در اینجا به پایان می رسد.
