سطح پیشرفته – طراحی مدار در چند صفحه (جلسه16)

موسسه پایا پروژه به عنوان متصدی انجام پروژه های پروتئوس  وظیفه ی خود می داند که در راستای آموزش نرم افزار پروتئوس گام های موثری را بردارد. با توجه به اینکه یک دوره آموزشی پروتئوس مستلزم تمرین و تلاش بسیار است. اما این موسسه تلاش می کند سهم کوچکی در جهت یادگیری شما داشته باشد.

ایجاد صفحات جدید :

برای ایجاد صفحات جدید از سربرگ Design در نوار بالایی نرم افزار در محیط شماتیک گزینه New Sheet را انتخاب کرده و صفحه شماتیک جدیدی را باز می کنیم.

فرض کنید که ما مداری را داریم که بسیار پیچیده و دارای قطعات زیادی است، در چنین حالتی ما می توانیم تعدادی از قطعات را در صفحه دیگری قرار داده و بین صفحات شماتیک ارتباط برقرار کنیم تا در هر صفحه به اندازه معقولی از قطعات داشته باشیم.

برای اینکه بتوانیم از طراحی در چند صفحه استفاده کنیم حتما باید قطعات با لیبل ها به یکدیگر وصل شده باشند تا صفحات مختلف محل اتصال پورت های مختلف قطعات برایش قابل تشخیص باشد.

تنظیمات مربوط به ایجاد صفحات :

بعد از انجام این کار مدار را اجرا کرده و نحوه ی کار هر قطعه را می توان در صفحات مربوط به خود دید. برای جا به جایی بین صفحات باید از سربرگ Design گزینه های Previous Sheet و Next Sheet را مورد استفاده قرار داد.

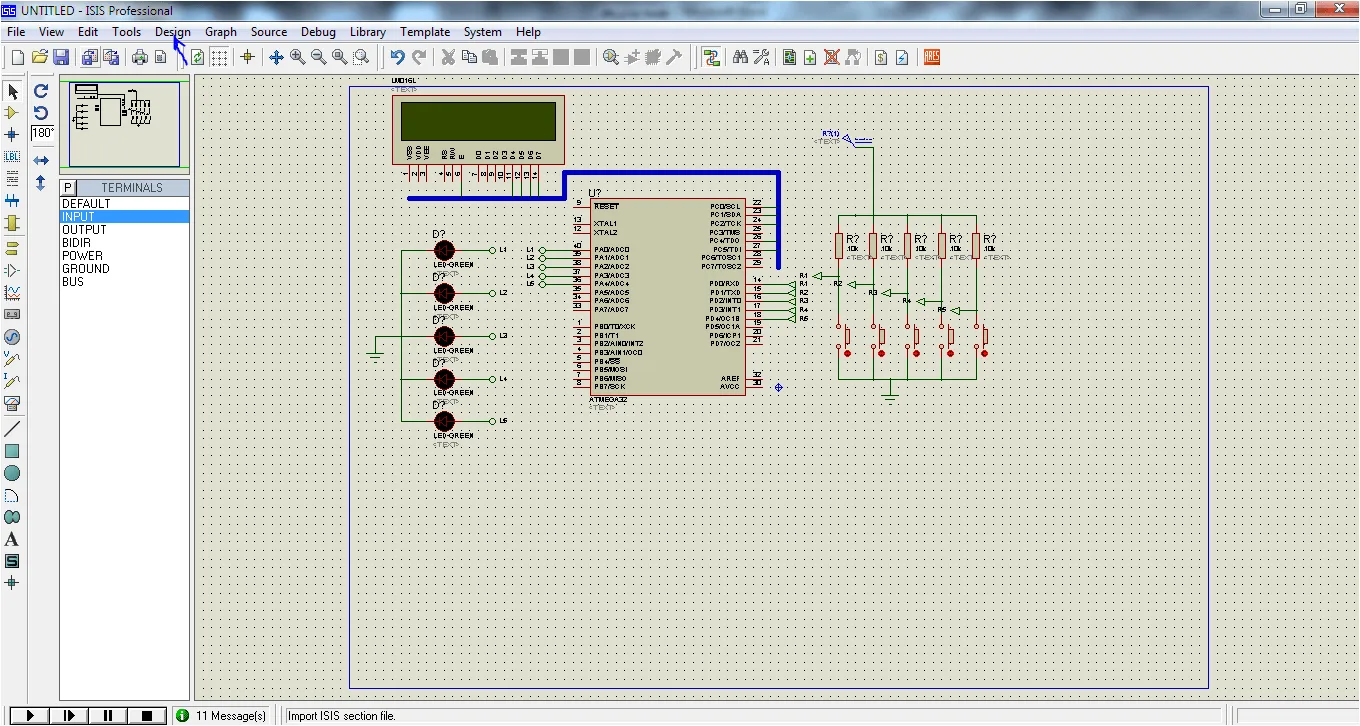

به عنوان یک نمونه ما مداری را که در جلسه قبلی طراحی کردیم. در دو صفحه شماتیک جدا از هم اجرا می کنیم. صفحه دوم حامل led های استفاده شده در مدار بوده و باقی مدار در همان صفحه اول قرار دارد.

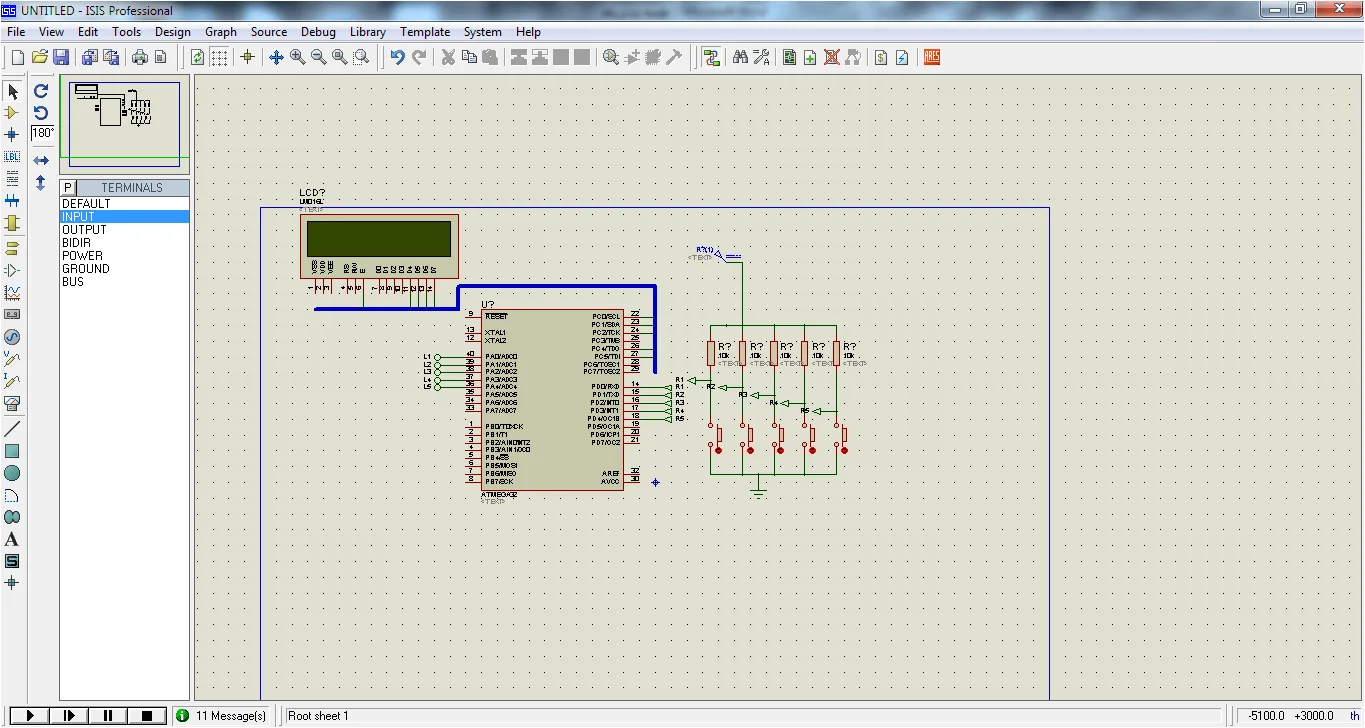

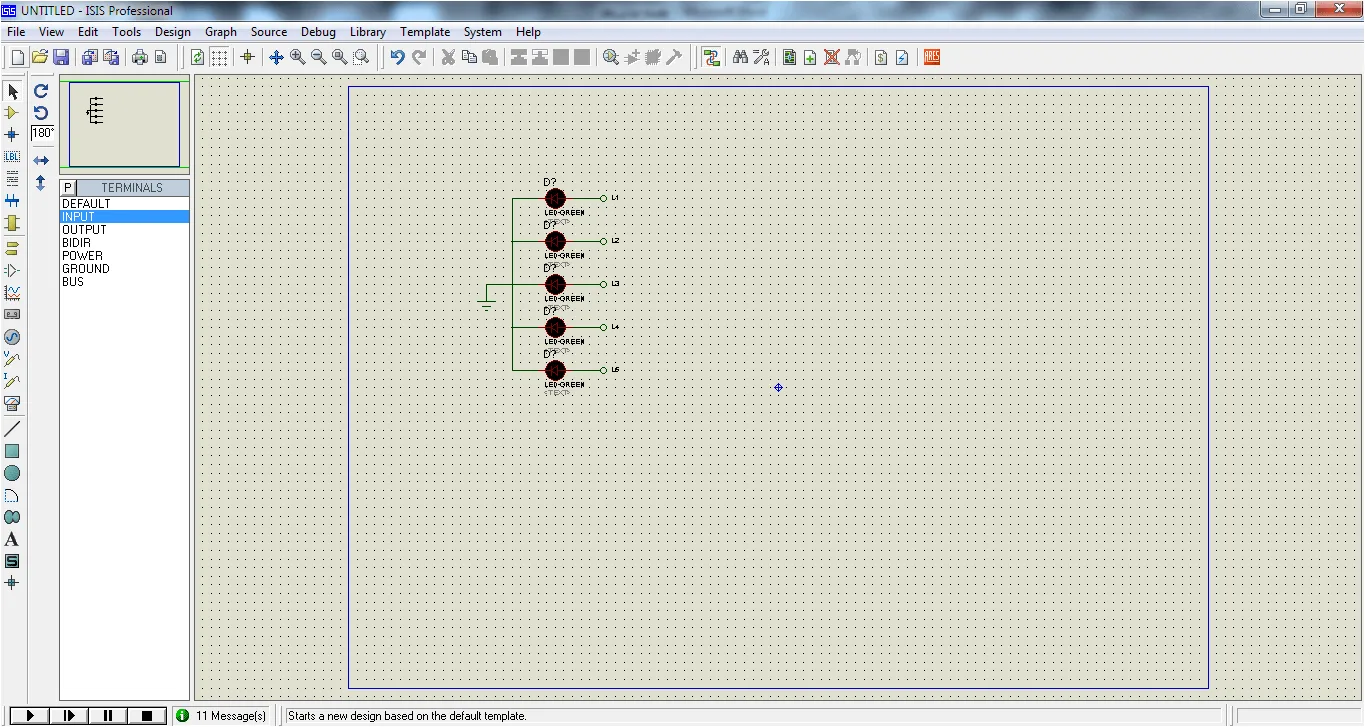

در شکل زیر نمایی از صفحات شماتیک را می توانید مشاهده کنید.

در اینجا جلسه شانزدهم به پایان می رسد.
