ایجاد انحنا و پَخی (خط مورب) در اتوکد (جلسه 7)

موسسه پایاپروژه به عنوان متصدی انجام پروژه های اتوکد  وظیفه ی خود می داند که در راستای آموزش نرم افزار اتوکد گام های موثری را بردارد. با توجه به اینکه یک دوره آموزشی اتوکد مستلزم تمرین و تلاش بسیار است. اما این موسسه تلاش می کند سهم کوچکی در جهت یادگیری شما داشته باشد.

به منظور رسم انحنا در گوشه های شکل از دستورFillet  استفاده می کنیم. دستور فیلت (Fillet) یک دستور ویرایشی است و مانند سایر فرمان های ویرایشی در مسیر: نوار Ribbon، سربرگ Home و پالت Modify قرار دارد.

همان گونه که در شکل نیز مشخص است، شما می توانید از ابزارهای دسترسی سریع و همچنین از تایپ کلمهF (ابتدای کلمه Fillet) در خط فرمان و سپس فشردن Enter به منظور فعال سازی دستور فیلت استفاده نمایید.

پس از فعالسازی فرمان Fillet، حرف R را که مخفف Radius به معنای شعاع بوده را تایپ می کنیم تا شعاع انحنای موردنظر را بتوان وارد کرد.

به عنوان مثال در این بخش عدد یک را وارد کرده و Enter می زنیم. در ادامه باید دو ضلع از شکلی را که قصد داریم گوشه های آن را انحنا دهیم، انتخاب می نماییم.

پس از انتخاب دو ضلع و تایید آن ها، در نهایت مطابق شکل زیرگوشه های شکل به صورت انحنا دار ترسیم خواهد شد.

نکته: چنانچه دو قسمت (ضلع) که قرار است انتخاب کنیم پیوسته نبوده و به هم متصل نباشند، با انتخاب آن ها، نرم افزار بین آن دو خط انحنا ایجاد می نماید و آن ها را به هم متصل می کند.

حال اگر بخواهیم به جای انحنا از خط مورب یا کج در گوشه های شکل استفاده کنیم کافی است از دستور Chamfer استفاده کنیم. نحوه فعال سازی این دستور مشابه با Fillet از طریق نوار ابزار و سربرگ Modify  و یا تایپ CHA در خط فرمان و زدن Enter امکان پذیر است.

پس از فعال سازی دستور Chamfer حرف d را که ابتدای Distance به معنای فاصله است را تایپ می کنیم و Enter می زنیم. حال باید عدد اول که مربوط به فاصله اولین ضلع از گوشه مثلاً 1 را وارد نماییم.

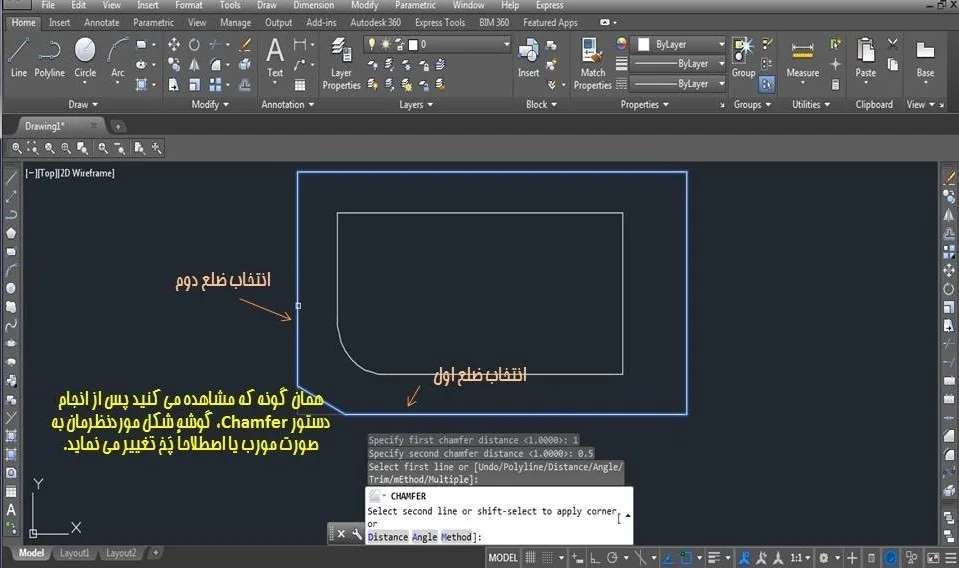

و تایید کنیم. سپس همین روند را برای فاصله ضلع دوم مثلاً 5/0 را وارد نموده و Enter می زنیم. حال به کمک نشانگر ضلع اول و ضلع دوم شکل را انتخاب می نماییم. در نهایت مطابق شکل زیر کنج های شکل به صورت مورب یا پَخ به دست می آید.

نکته : مشابه با دستور Fillet چنانچه دو قسمت (ضلع) که قرار است انتخاب کنیم پیوسته نبوده و به هم متصل نباشند، با انتخاب آن ها، نرم افزار بین آن دو خط اتصال با خط مورب ایجاد می نماید.

قلق : بعد از هر بار فعالسازی دستور Fillet و یا Chamfer و رسم انحنا و پایان دستور، چنانچه کلید Enter  را بزنیم، مجدداً فرمان فیلت فعال می شود.

در نتیجه می توان انحنایی با همان شعاع و یا فاصله قبلی در شکل جدید ترسیم نمود. این کار در تسریع ایجاد انحنا در شکل های مختلف بسیار کاربردی است.
