ساخت اولین پروژه در آلتیوم(بخش چهارم-جلسه11)

وسسه پایا پروژه به عنوان متصدی انجام پروژه های آلتیوم وظیفه ی خود می داند که در راستای آموزش نرم افزار آلتیوم گام های موثری را بردارد. با توجه به اینکه یک دوره آموزشی آلتیوم مستلزم تمرین و تلاش بسیار است. اما این موسسه تلاش می کند سهم کوچکی در جهت یادگیری شما داشته باشد.

ارائه نکاتی در مورد سیم کشی قطعات

قبل از شروع سیم کشی لازم است که یک سری نکات مهم را مورد اشاره قرار دهیم.

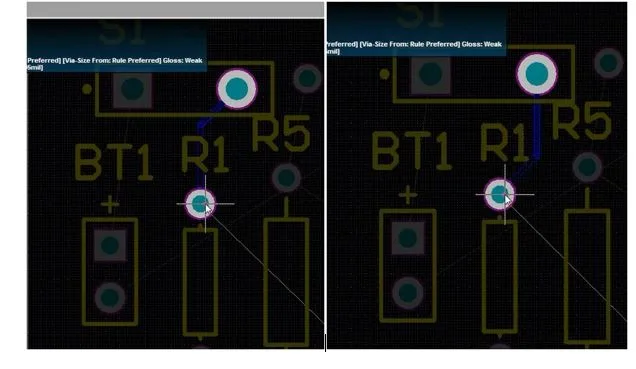

• برای تغییر مسیر سیم کشی می توان کلید space را فشار داد.

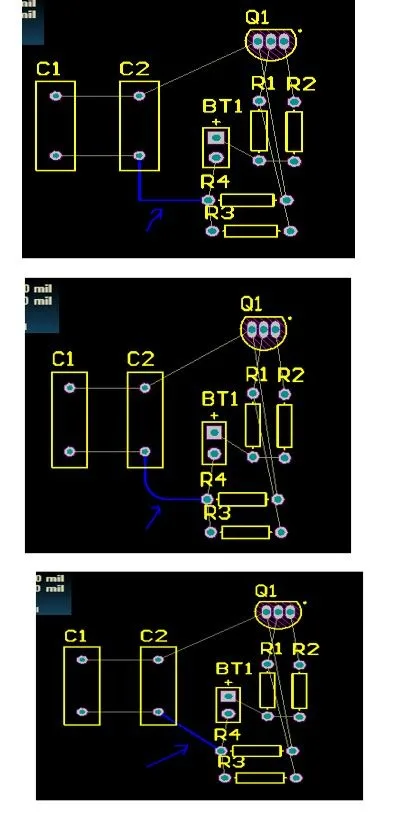

• برای تغییر نحوه ی سیم کشی می توان کلید shift را نگه داشته و با زدن کلید space از حالت های مختلف سیم کشی استفاده کرد. ما چهار نوع حالت سیم کشی داریم که عبارتند از : سیم کشی با حالت خطوط خمیده، سیم کشی با خطوط 90 درجه، سیم کشی با خطوط 45 درجه و سیم کشی با خطوط مستقیم.

در این میان اگر ما بخواهیم سیم کشی های انجام گرفته را پاک کنیم. با هر بار زدن دکمه backspace می توانیم به ترتیب یکی از خطوط رسم شده در هر کدام از مراحل قبلی را پاک کنیم.

اگر بخواهیم تا مسیرها را به صورت اتوماتیک سیم کشی کنیم باید کلید ctrl را نگه داشته سپس بر روی یکی از پایه ها کلیک کنیم تا مسیرهای مرتبط با آن پایه اتوماتیک گونه رسم شود. در نهایت بار رعایت موارد گفته شده این سیم کشی ها را به صورت زیر انجام می دهیم.

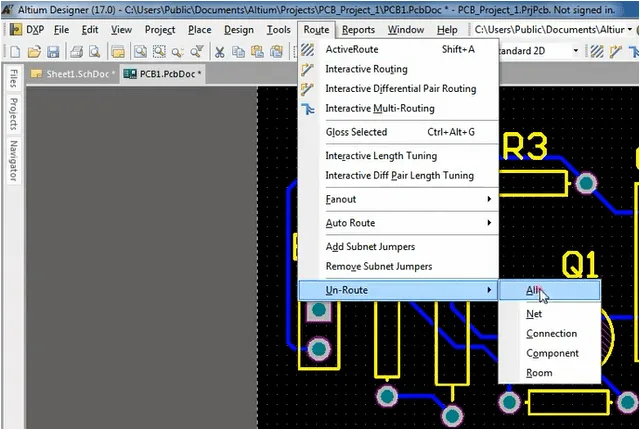

اگر ما بخواهیم که مسیرهای کشیده شده را دوباره پاک کنیم باید مسیر زیر را طی کنیم.

البته می توان این حذف کردن مسیرها را به شکل خاص برای یک قطعه یا یک مجموعه از نت ها انجام داد در کنار اینکه این کار به شکل کلی هم قابل انجام است. به طور مثال اگر ما گزینه net را انتخاب کنیم در این صورت با انتخاب هر مسیر با کلیک کردن روی آن، مسیر مورد نظر حذف می شود، سیستم کاری هم به این صورت خواهد بود که با کلیک بر روی هر مسیر، تمامی مسیرهای هم نام دیگر با مسیر مورد نظر هم حذف می شود.

سیم کشی اتوماتیک مدار

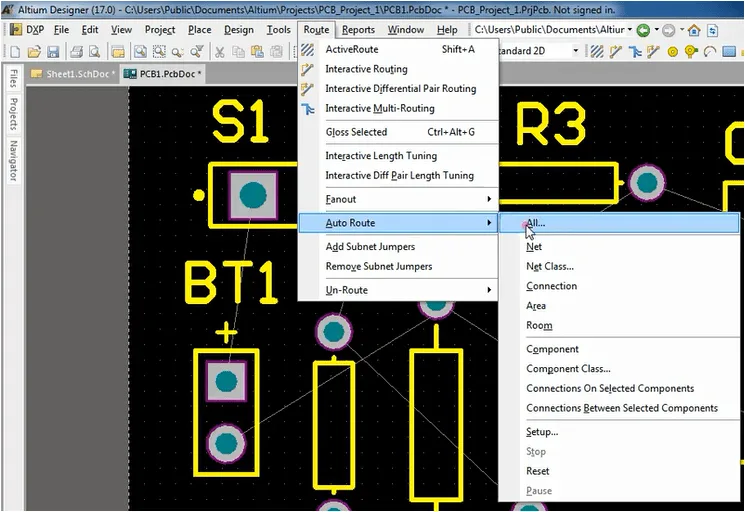

ما می توانیم تمام سیم کشی های مدار خود را به صورت اتوماتیک هم انجام دهیم. البته این کار توسط نرم افزار در شرایطی که مدار پیچیده باشد معمولا خوب عمل نمی کند. ولی در برخی موارد می تواند ثمر بخش باشد. برای انجام سیم کشی اتوماتیک باید مسیر زیر را طی کنیم.

با انتخاب گزینه all که در شکل قبلی مشخص است صفحه تنظیماتی به شکل زیر برای ما باز می شود.

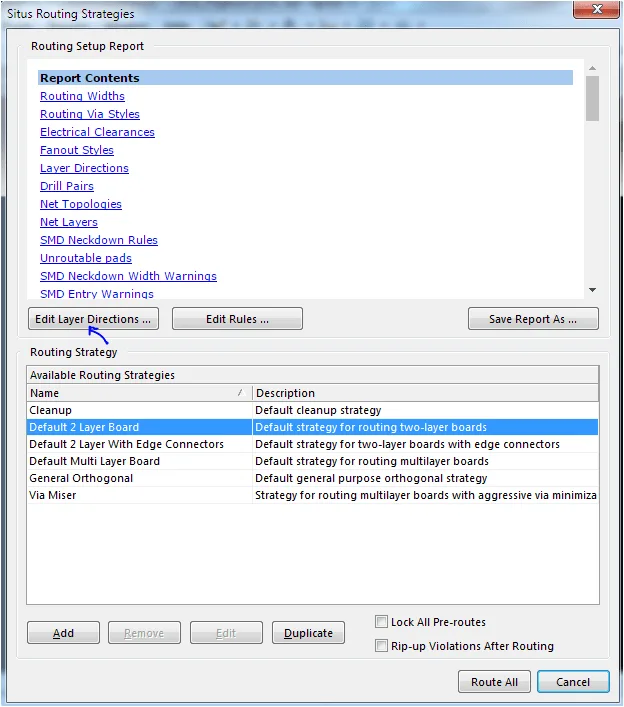

در اینجا ما با انتخاب گزینه مشخص شده وارد صفحه تنظیمات لایه ها می شویم.

در این صفحه مشخص می کنیم که در لایه بالایی هیچ سیم کشی نخواهیم داشت.

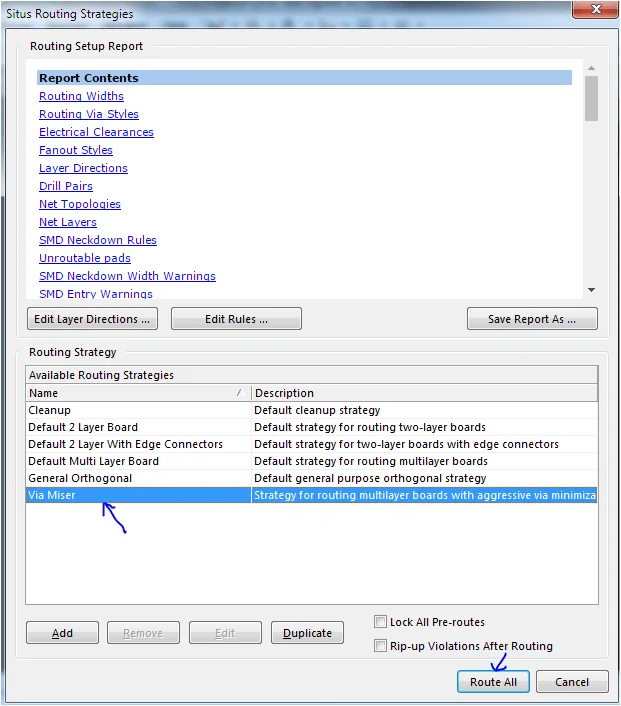

در صفحه تنظیمات اولیه گزینه via master برای مدارات این چنینی که تک لایه هستند بهترین انتخاب هستند.

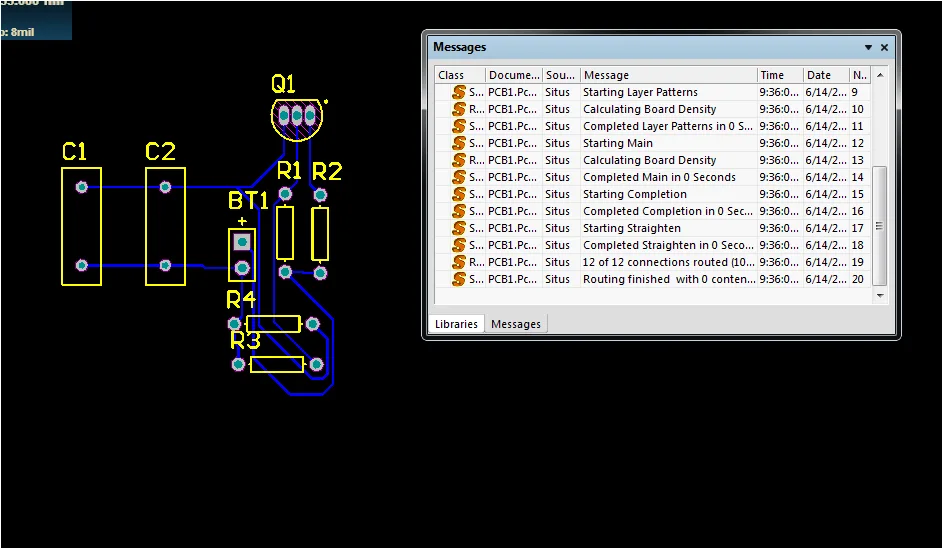

در نهایت با انتخاب گزینه route all سیم کشی اتوماتیک کامل شده و مدار به شکل زیر در می آید.

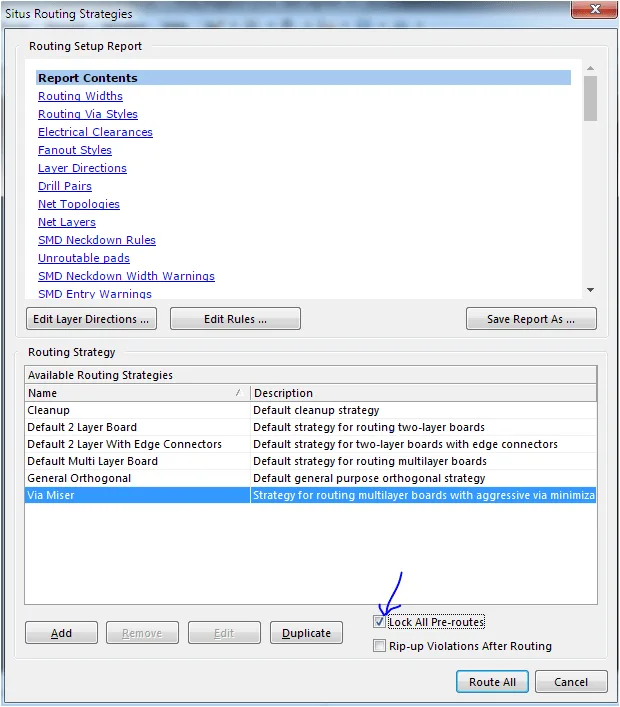

در صفحه تنظیمات سیم کشی اتوماتیک یک گزینه مهم دیگر هم به نام lock all pre-route وجود دارد که در صورت انتخاب آن اگر ما سیم کشی هایی را به صورت دستی انجام داده باشیم می توانیم با حفظ این سیم کشی ها باقی سیم کشی ها به شکل اتوماتیک انجام دهیم. کار طراحی مدار فرضی مورد نظر ما در اینجا به پایان می رسد.

در اینجا این جلسه به اتمام می رسد.
