ساخت اولین پروژه در آلتیوم(بخش دوم-جلسه ۹)

وسسه پایا پروژه به عنوان متصدی انجام پروژه های آلتیوم وظیفه ی خود می داند که در راستای آموزش نرم افزار آلتیوم گام های موثری را بردارد. با توجه به اینکه یک دوره آموزشی آلتیوم مستلزم تمرین و تلاش بسیار است. اما این موسسه تلاش می کند سهم کوچکی در جهت یادگیری شما داشته باشد.

وارد کردن قطعات مدار در صفحه

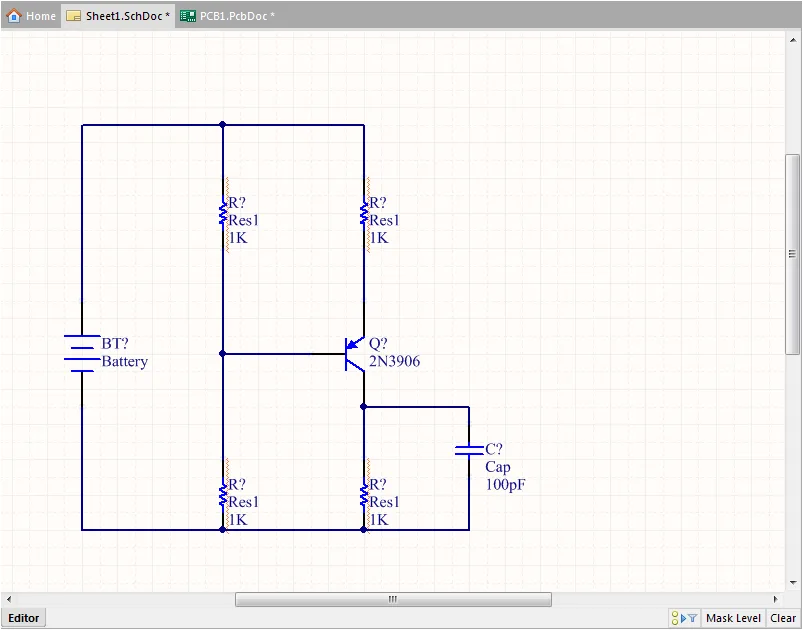

ما قطعات را به شکل زیر وارد محیط نرم افزار می کنیم و سیم کشی بین آنها را انجام می دهیم.

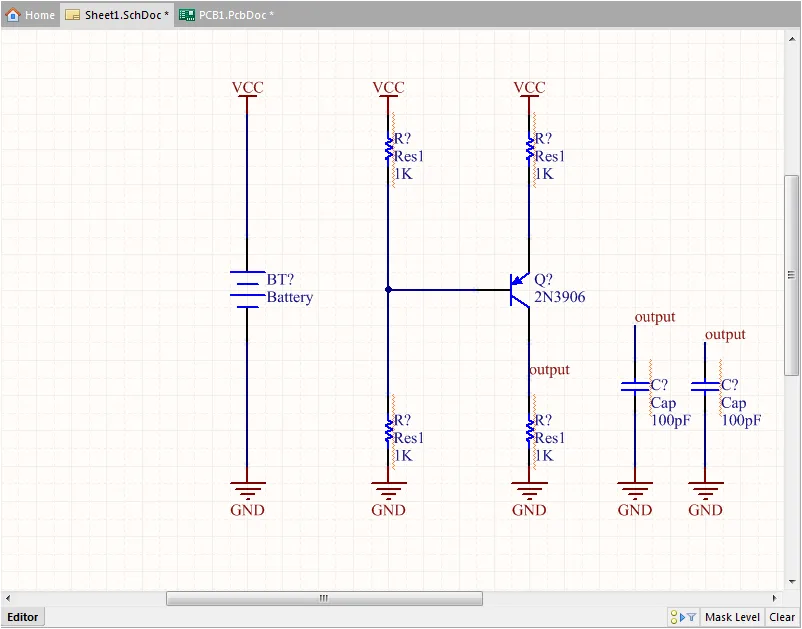

برخی مواقع تعداد سیم کشی ها بیش از حد زیاد است در چنین مواقعی ما می توانیم به کمک نت لیبل ها سیم کشی های اضافی را حذف کنیم.

نکته قابل ذکر در اینجا این است که برای متصل شدن نت لیبل هل به سیم ها باید سمت چپ پایین نت لیبل را به سیم متصل کنیم.



وقتی یک قطعه یا یک سیم یا یک لیبل را انتخاب می کنیم در این حالت اگر کلید tab را فشار دهیم می توانیم به صفحه مشخصات هر کدام دسترسی پیدا کنیم.

در گام بعدی برای رفع مشکل علامت سوال های رو به روی نام قطعات می توان از امکانات خود نرک افزار که به صورت اتوماتیک قطعات را به ترتیب نام گذاری می کند، استفاده کرد. برای انجام این کار از مسیر زیر باید استفاده شود.

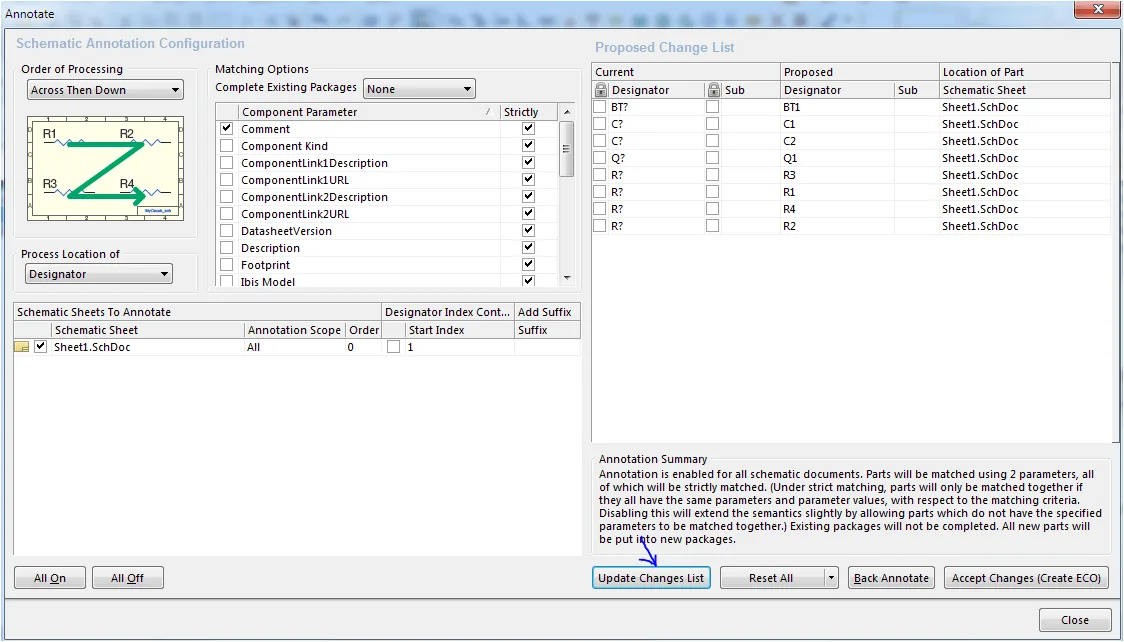

با طی کردن مسیر بالا صفحه ای به شکل زیر برای ما باز می شود.



در این صفحه باز زدن گزینه update changes list می توان نام گذاری اتوماتیک را انجام داد.

با زدن این گزینه پیامی برای ما مبنی بر نام گذاری ۸ قطعه موجود در مدار می آید.



برای تایید نهایی گزینه accept changes را می زنیم.

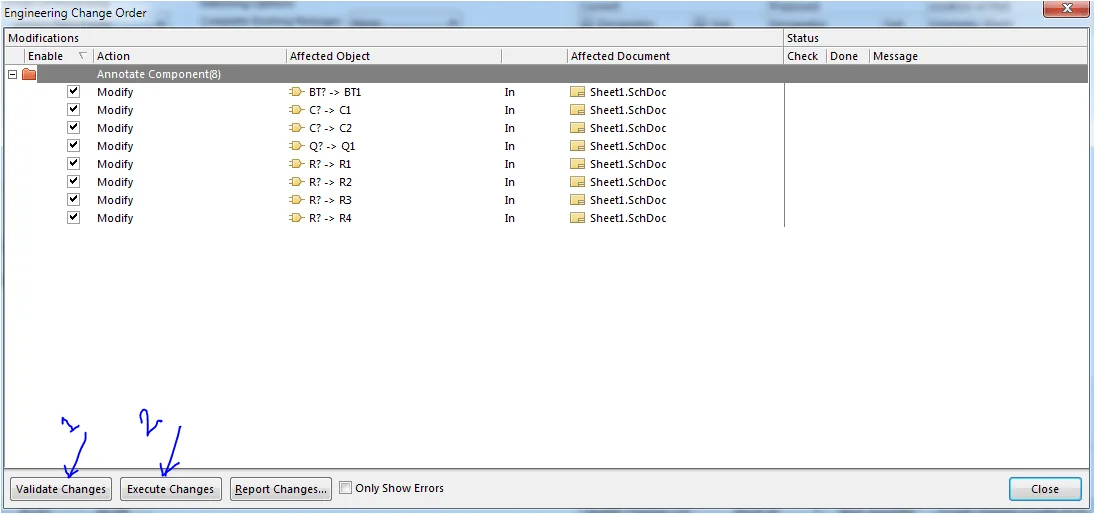

در نهایت با زدن دو گزینه شماره ۱و ۲ در صفحه بعدی نام گذاری را تکمیل می کنیم.

انتقال قطعات از صفحه شماتیک به PCB

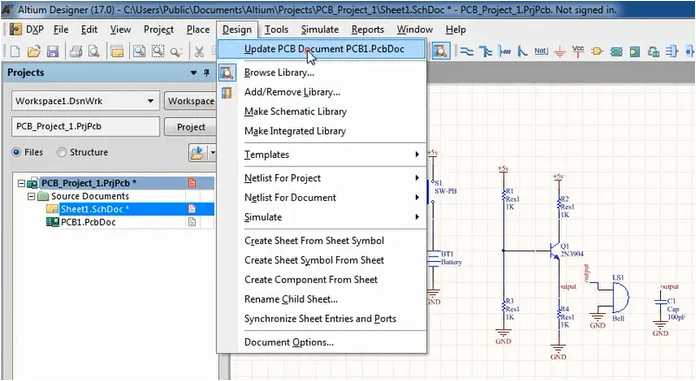

در نهایت کار طراحی شماتیک مدار در اینجا کامل شده خواهد بود و ما باید این مدار را از شماتیک به pcb منتقل کنیم. برای انجام این کار ابتدا مسیر زیر را طی می کنیم.

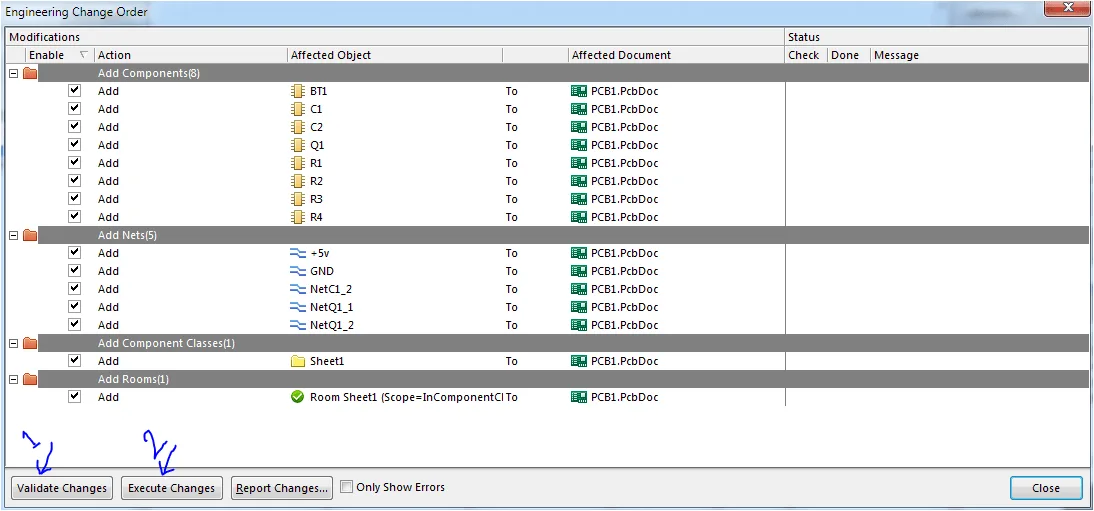

با طی مسیر گفته شده صفحه به روز رسانی قطعات در فایل PCB به صورت زیر باز می شود.

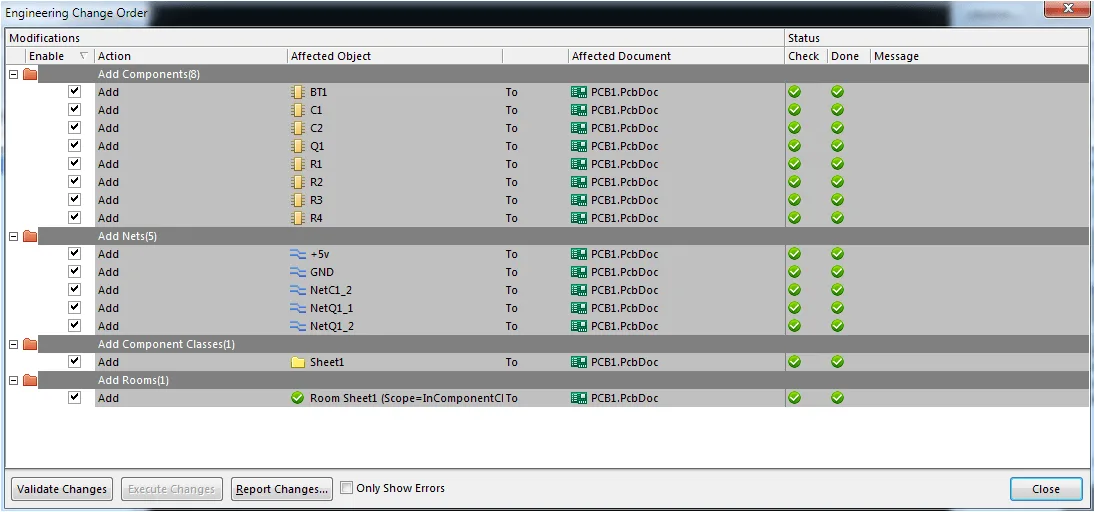

در این صفحه ما ابتدا با زدن گزینه شماره ۱، نام قطعات و صحت سیم کشی بین آنها را توسط نرم افزار بررسی می کنیم و سپس با زدن گزینه شماره ۲ کال به روز رسانی را تکمیل می کنیم.



با تکمیل کار قطعات به شکل زیر وارد محیط PCB می شوند.

ذکر این نکته ضروری است که ما هر زمان که بخواهیم قطعه جدیدی را وارد شماتیک کنیم با طی کردن مراحل بروز رسانی مجددا می توانیم این تغییرات را به PCB هم اعمال کنیم. هر کدام از مجموعه قطعاتی که از یک فایل شماتیک واحد وارد PCB می شوند در این فایل در داخل یک کادر قرمز رنگ مجزا قرار می گیرند که اصطلاحا به آن روم می گویند. در هر صورت پاک کردن این روم می تواند ما را در مقابل بروز تعدادی از خطاها مصون کند.

در اینجا این جلسه را به پایان می بریم و ادامه مطالب را در جلسه بعدی دنبال می کنیم.
