تبدیل نوع تصویر به یکدیگر با استفاده از ابزار متلب (بخش چهارم-جلسه 6)

موسسه پایاپروژه به عنوان متصدی انجام پروژه های پردازش تصویر با  متلب وظیفه ی خود می داند که در راستای آموزش نرم افزار متلب گام های موثری را بردارد. با توجه به اینکه یک دوره آموزشی متلب مستلزم تمرین و تلاش بسیار است. اما این موسسه تلاش می کند سهم کوچکی در جهت یادگیری شما داشته باشد.

با پایا پروژه در بخش پایانی آموزش متلب و تبدیل نوع تصویر همراه باشید. در بخش های قبل 9 تابع توضیح داده شد و در ادامه سه تابع باقیمانده ارائه خواهد شد.

تبدیل انواع تصاویر به یکدیگر

1. imsplit

این تابع، تصویر چند کاناله را به k کانال جداگانه تقسیم می‌کند. شیوه استفاده از آن به شکل زیر است.

[c1,c2,c3,…,ck] = imsplit(I)

• مرحله اول: وارد کردن تصویر

I = imread(‘peppers.png’);

imshow(I)

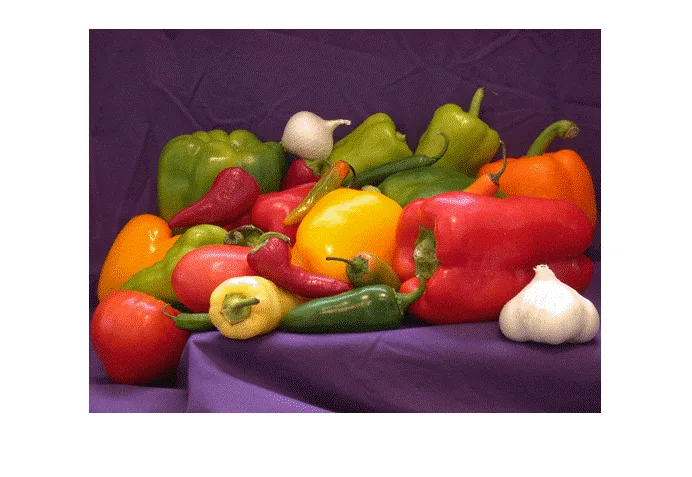

تصویر اولیه

• مرحله دوم: استفاده از تابع و نمایش آن

[r,g,b] = imsplit(I);

montage({r,g,b},’Size’,[1 3])

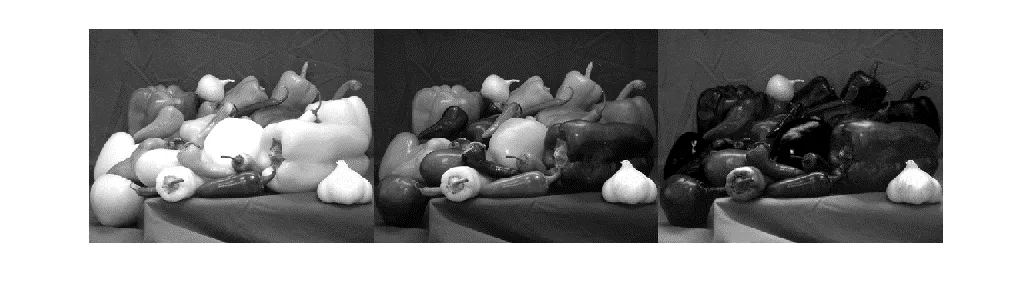

تبدیل نوع تصویر – استفاده از imsplit

در ضمن برای نمایش سه کانال HSV ابتدا باید تصویر RGB از طریق کد زیر به HSV تبدیل شود و بقیه مراحل یکسان است.

hsvImage = rgb2hsv(rgbImage);

2. demosaic

این تابع، تصویر رمزگذاری شده با الگوی Bayer را به truecolor تبدیل می‌کند. آرایه فیلتر Bayer در هر خانه خاص می‌تواند، فقط یک رنگ سبز و قرمز و یا آبی را ذخیره کند. ابتدا به عکس و سپس به مثال زیر توجه کنید.

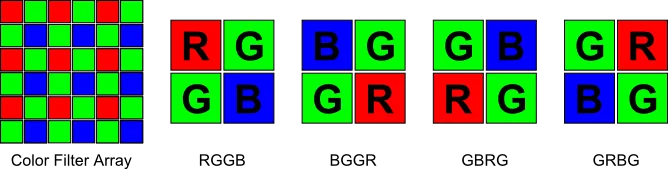

الگوی آرایه Bayer

• مرحله اول: وارد کردن تصویر

I = imread(‘mandi.tif’);

imshow(I);

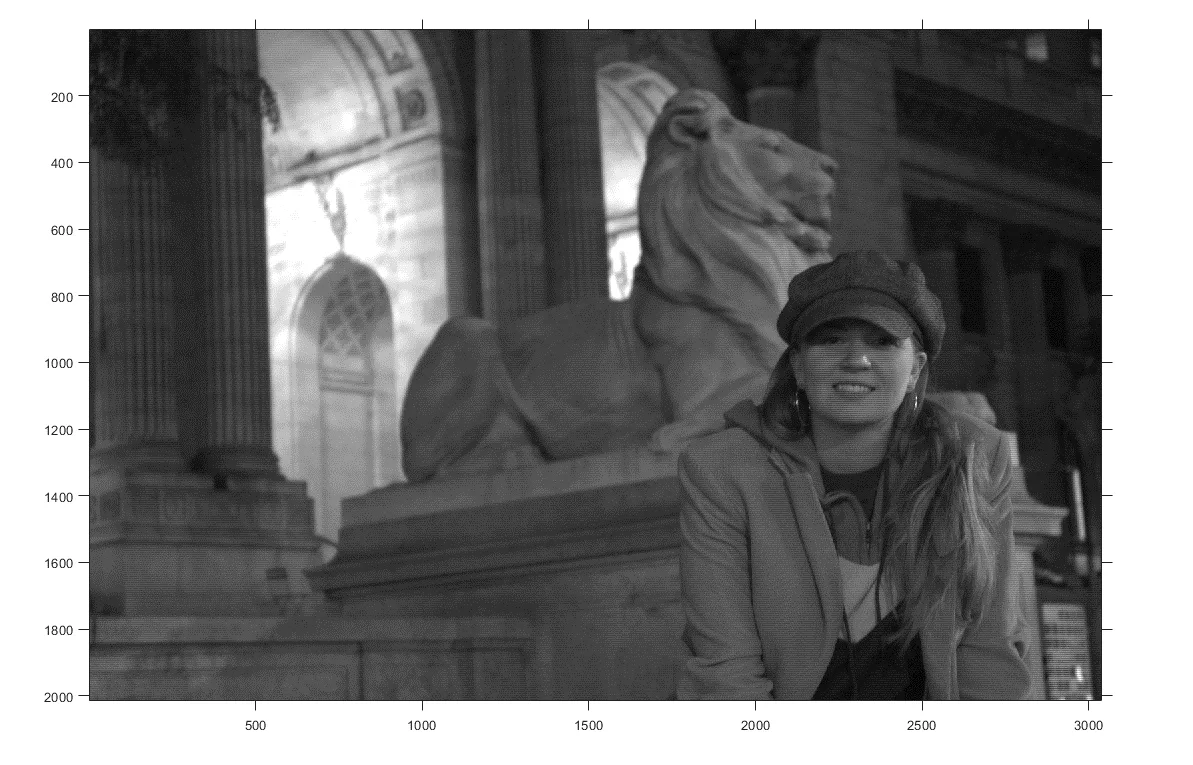

تصویر اولیه

• مرحله دوم: استفاده از تابع

J = demosaic(I,’bggr’);

figure, imshow(J);

تبدیل نوع تصویر – استفاده از demosaic

3. label2rgb

این تابع label matrix را به تصویر RGB تبدیل می‌کند و به پنج شیوه زیر مورد استفاده قرار می‌گیرد

RGB = label2rgb(L)

RGB = label2rgb(L,cmap)

RGB = label2rgb(L,cmap,zerocolor)

RGB = label2rgb(L,cmap,zerocolor,order)

RGB = label2rgb(___,’OutputFormat’,outputFormat)

L برابر با ماتریس اعداد صحیح غیر منفی است و cmap نیز colormap ی است که در تصویر RGB استفاده خواهد شد. از zerocolor برای انتخاب رنگ background استفاده می‌شود که مقدار پیش فرض آن [1 1 1] و به معنی رنگ سفید است. برای توضیح بیشتر به عکس زیر نگاه کنید.

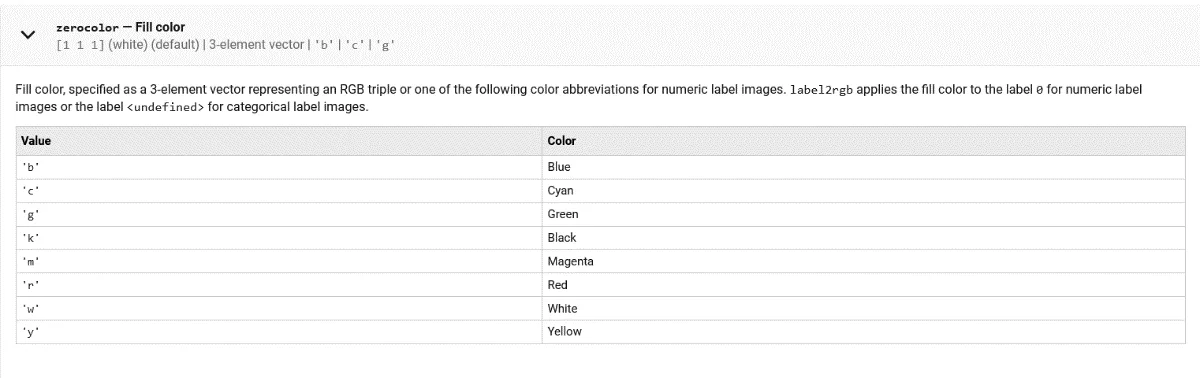

الگوی رنگی zerocolor

مقدار order نیز shuffle و یا noshuffle را می‌پذیرد که عنوان اول نشان دهنده توزیع رنگ در ماتریس به صورت ترتیبی و عنوان دوم به توزیع رنگ به صورت تصادفی اشاره دارد.

شیوه آخر نیز  نشاندهنده قالب خروجی است که image و یا triplets است. به مثال زیر نگاه کنید

• مرحله اول: وارد کردن تصویر

I = imread(‘rice.png’);

imshow(I)

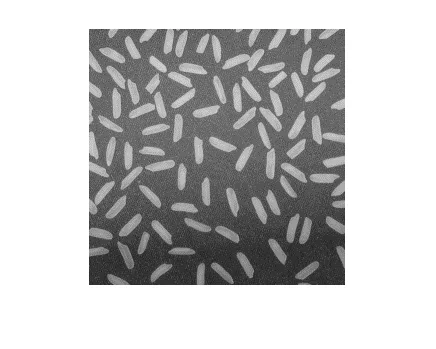

تصویر اولیه

• مرحله دوم: ایجاد label matrix

BW = imbinarize(I);

CC = bwconncomp(BW);

L = labelmatrix(CC);

• مرحله سوم: استفاده از تابع

RGB = label2rgb(L);

figure

imshow(RGB)

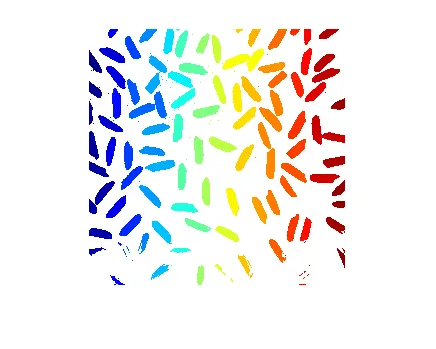

تبدیل نوع تصویر – استفاده از label2rgb

در روش دوم نیز از colormap، spring و رنگ CYAN و توزیع ترتیبی برای تبدیل نوع تصویر استفاده شده است.

RGB2 = label2rgb(L,’spring’,’c’,’shuffle’);

figure

imshow(RGB2)

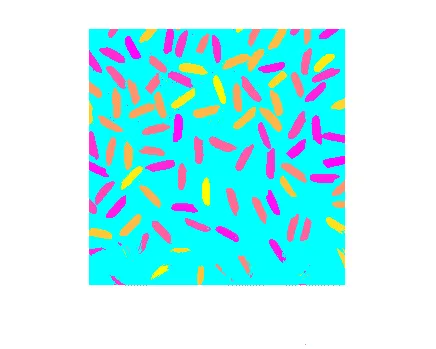

تبدیل نوع تصویر – استفاده از label2rgb
